Kapsula Mbar Presio baxuko neurgailua

Aplikazioak

Ritherm Capsule Mbar presio baxuko neurgailua egokia da kobrezko aleazioko piezak erasotzen ez dituzten euskarri lehor eta gaseosoetarako. Batez ere medikuntzarako, hutsunerako, laborategiko teknologiarako erabiltzen da edukiak neurtzeko eta iragazkiak kontrolatzeko

Ritherm Capsule Mbar presio baxuko neurgailua Ezaugarri bereziak

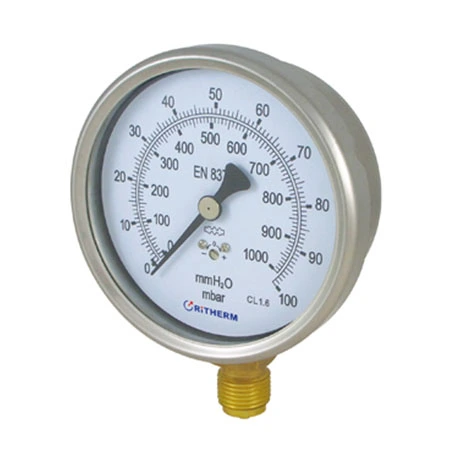

Ritherm Mbar kapsula baxuko presio-neurgailua 1408 eredua altzairu herdoilgaitzezko zorroz eta beirazko leihoz egina dago, kobrezko kapsula eta letoizko konexioa. Markagailuaren tamaina nominala 63 mm-koa da.

Kobrezko kapsula-neurgailu bat da, kobrezko kapsula duena.

Zehaztasuna % 2,5eko eskala osoa da.

Muntaketa zuzeneko muntaketa (beheko muntaketa eta atzeko muntaia), paneleko muntaketa, muntaketa lisora ​​izan daiteke. Muntatzeko barietate handia du, instalazio mota guztietarako egokia dena.

Prozesu-konexioa 1/8”, 1/4”, 3/8”, 1/2”, harietarako eskuragarri dago BSP, NPT, BSPT etab. Hari berezia aukeran dago.

Presio-tartea hutsean -600 eta 0mbar, 0mbar eta 1000mbar artean.

Barruan erabiltzeko egokia da IP54rekin.

Giro-tenperatura egokia da -20+60 gradu C-rako.

Erabilera estandarreko lan-tenperatura -20+70 gradu C-koa da. Lurruna bezalako berokuntza industriarako, jakinarazi iezaguzu eskaera egiten duzunean, +130 gradu C-ra igo dezakegu soldadura material berezi batekin.

Kapsula Mbar presio baxuko neurgailuak urtebeteko bizitza osorako bermea du.

Ritherm Rising Instrument-en marka da. Rising Instrument Txinan kalitate goreneko presio-neurgailuen fabrikatzaile eta hornitzaileetako bat da. 2003tik presio-neurgailuetan espezializatuta gaude. Gure produktuek kalitate ona dute, EN 837 arauaren eta ANSI B40.1 arauaren arabera zorrozki ekoizten direnak.
